Oynar Başlı (Simetrik) Halat Şişesi Sac
Oynar Başlı (Simetrik) Halat Şişesi Sac
Kullanım Alanları
Asansör sisteminde kabin ve karşı ağırlığı taşıyan çelik halatların bağlantısında kullanılır. Çelik halatların uçlarını sabitlemek, gerilimini ayarlamak ve düzgün çalışmasını sağlamak amacıyla kullanılan mekanik bir sistemdir.

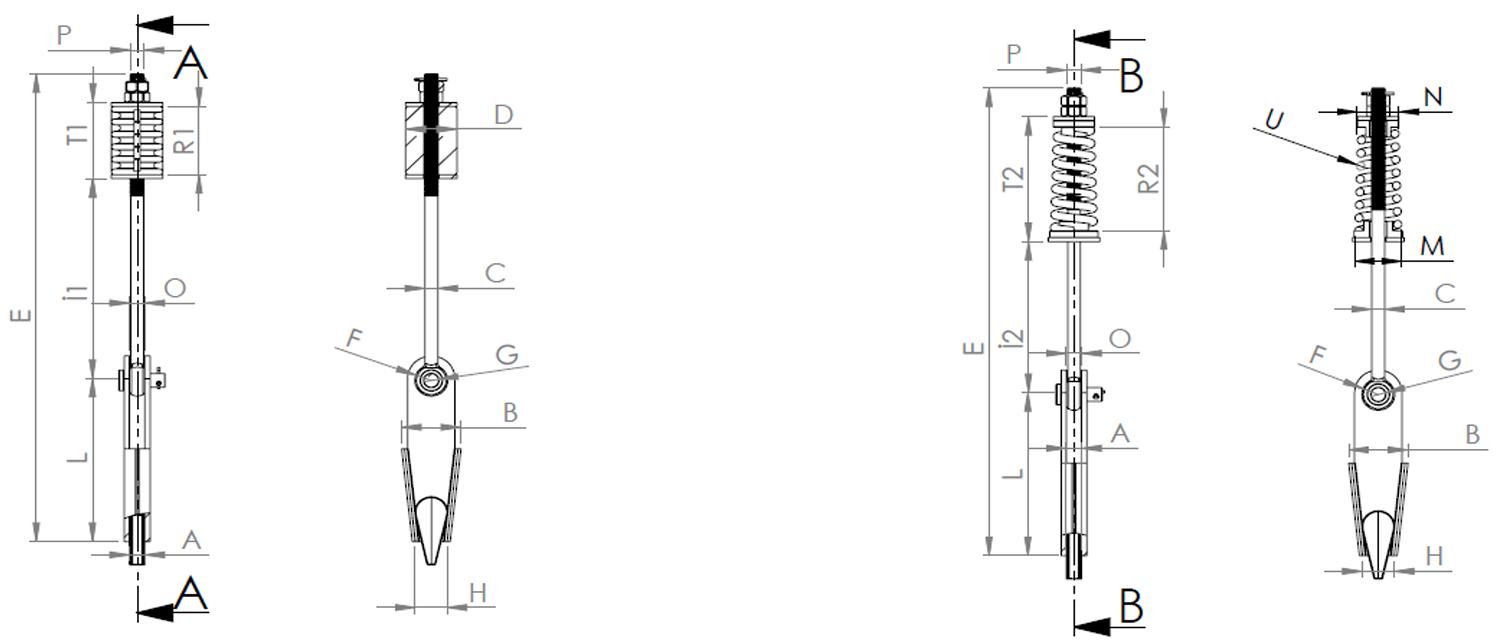

Teknik Veriler
| TIP Model | HALAT Rope | E | L | i1 | T1 | P | R1 | O | T2 | R2 | i2 | A | B | C | D | F | G | H | M | N | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PROSH-06 | 9-11 | 480 MM | 165 MM | 204 MM | 78 MM | M14x2 | 70 MM | 21 MM | 129 MM | 106 MM | 167 MM | 20 MM | 61 MM | 12,6 MM | 50 MM | 32 MM | 14,5 MM | 29 MM | 45 MM | 41 MM | Ø8 |
| PROSH-07 | 6-8 | 395 MM | 130 MM | 175 MM | 58 MM | M12x1,5 | 50 MM | 16,5 MM | 125 MM | 100 MM | 111 MM | 14 MM | 47 MM | 10,6 MM | 40 MM | 32 MM | 12,5 MM | 22 MM | 36 MM | 36 MM | Ø6 |
| PROSH-10 | 11-13 | 485 MM | 165 MM | 200 MM | 78 MM | M16X2 | 70 MM | 21 MM | 129 MM | 106 MM | 149 MM | 20 MM | 61 MM | 14,5 MM | 50 MM | 40 MM | 16,5 MM | 29 MM | 45 MM | 41 MM | Ø8 |
| PROSH-11 | 9-11 | 425 MM | 105 MM | 216 MM | 78 MM | M14x2 | 70 MM | 18 MM | 129 MM | 106 MM | 168 MM | 15,5 MM | 52 MM | 12,6 MM | 50 MM | 32 MM | 14,5 MM | 26 MM | 45 MM | 41 MM | Ø8 |
| PROSH-12 | 6-8 | 360 MM | 105 MM | 172 MM | 58 MM | M12x1,5 | 50 MM | 15 MM | 125 MM | 100 MM | 103 MM | 14 MM | 44 MM | 10,6 MM | 40 MM | 32 MM | 12,5 MM | 21 MM | 36 MM | 36 MM | Ø6 |
| PROSH-13 | 5-6,5 | 285 MM | 86 MM | 128 MM | 48 MM | M12X1,5 | 40 MM | 12,5 MM | 108 MM | 100 MM | 63 MM | 9 MM | 35 MM | 10,6 MM | 30 MM | 23 MM | 10,5 MM | 16,5 MM | 25 MM | 25 MM | Ø6 |
| PROSH-14 | 5-6,5 | 285 MM | 86 MM | 136 MM | 48 MM | M10X1,5 | 40 MM | 10 MM | 72 MM | 64 MM | 100 MM | 9 MM | 35 MM | 8,8 MM | 30 MM | 23 MM | 10,5 MM | 16,5 MM | 23,5 MM | 23,5 MM | Ø4,5 |
