Sabit Başlı (Asimetrik) Halat Şişesi Döküm

BİZİ TAKİP EDİN

444 20 95 Whatsapp

Döküm

Asansör ekipman çözümleri.

Fotoğraflar

Kullanım Alanları

Asansör sisteminde kabin ve karşı ağırlığı taşıyan çelik halatların bağlantısında kullanılır. Çelik halatların uçlarını sabitlemek, gerilimini

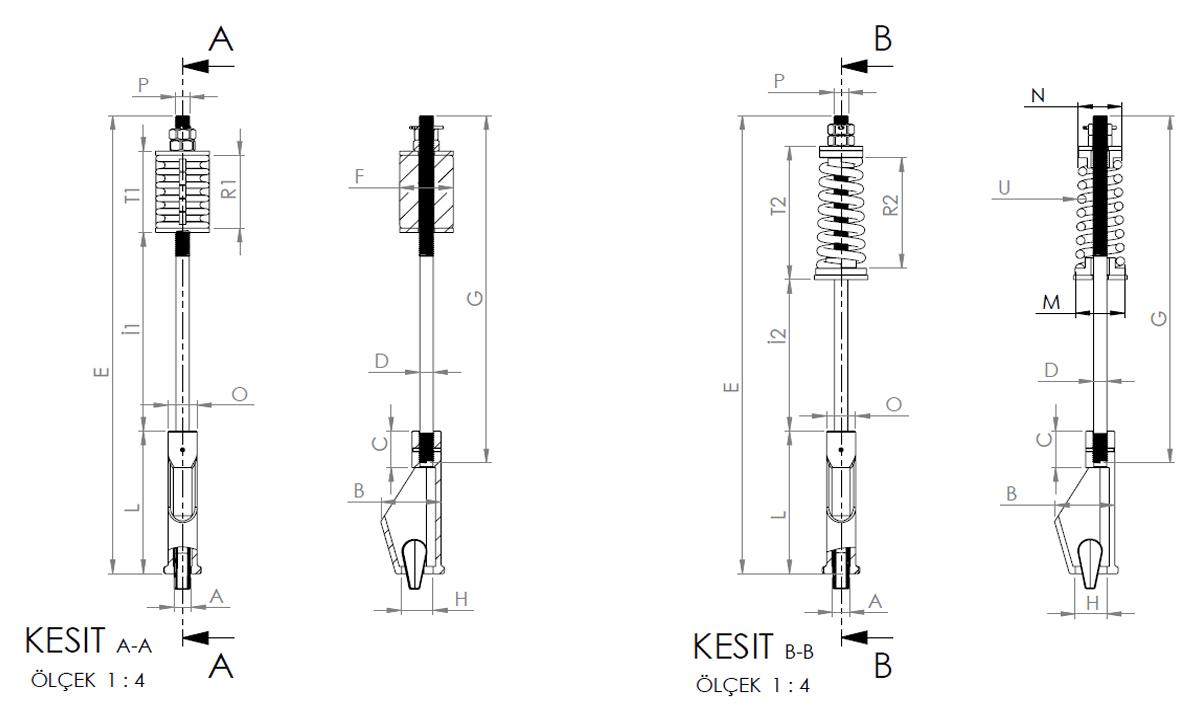

Teknik Çizim

Teknik Veriler

TIP Model	HALAT Rope	E	L	i1	T1	P	R1	O	T2	R2	i2	A	B	C	D	F	G	H	M	N	U
PROSH-01	10-11	415 MM	147 MM	190 MM	78 MM	M14X2	70 MM	27 MM	129 MM	106 MM	140 MM	16 MM	56 MM	35 MM	Ø12,6	50 MM	330 MM	22 MM	45 MM	41 MM	Ø8
PROSH-02	6,5-8	415 MM	147 MM	212 MM	58 MM	M14X2	50 MM	25 MM	125 MM	100 MM	147 MM	14 MM	51 MM	30 MM	Ø12,6	40 MM	330 MM	20 MM	36 MM	36 MM	Ø6
